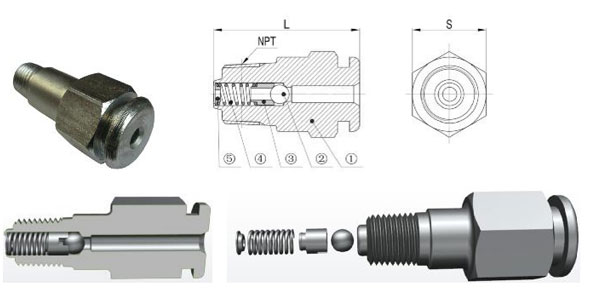

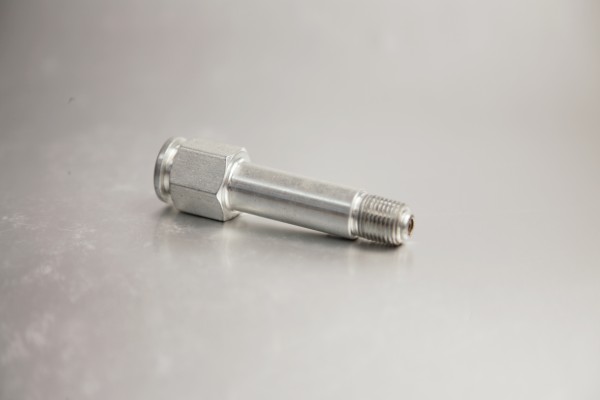

1、注油閥照片和簡圖：
2、材料配置明細欄：
|
常用材料配置分類 |
各類配置的零件材質 |
||||
|
①閥體 |
②鋼球 |
③彈簧座 |
④彈簧 |
⑤墊片 |
|
|
CR |
A3 |
440C |
A105 |
300 |
304 |
|
CD |
A105 |
440C |
A105 |
300 |
304 |
|
CE |
LF2 |
440C |
A105 |
300 |
304 |
|
AA |
304 |
440C |
304 |
316 |
304 |
|
AB |
316 |
440C |
316 |
316 |
304 |
|
FA |
F51 |
YN6 |
316 |
X-750 |
304 |
|
FB |
F53 |
YN6 |
316 |
X-750 |
304 |
|
FC |
F55 |
YN6 |
316 |
X-750 |
304 |
|
NA |
N06625 |
YN6 |
316 |
X-750 |
304 |
|
NB |
N08825 |
YN6 |
316 |
X-750 |
304 |
3、規格型號：
|
NPT螺紋規格 |
型號 |
S |
L |
|
1/8-27 NPT |
GV1-B |
S22 |
25、30、35、40、45、50、50+10×n、…180 |
|
1/4-18 NPT |
GV1-C |
S22 |
|
|
3/8-18 NPT |
GV1-D |
S22 |
|
|
1/2-14 NPT |
GV1-E |
S22 |
4、備注：
①例如產品型號“GV1-E-120-CE”表示：不帶帽注脂閥GV1系列，NPT1/2規格，總長120mm，材料CE配置；
②其它詳見《不帶帽注脂閥技術參數及說明》。
《不帶帽注脂閥技術參數及說明》
1、適用范圍：
應用于平板閘閥、管線閥門、球閥、旋塞閥及注脂密封閥門等油膽輔助密封裝置。
2、執行標準：
此系列產品按照美國石油協會API-6A和API-6D標準設計制造。
3、產品試驗標準(GB/T13927-2008)：
|
項目 |
參數 |
備注 |
|
閥體水介質密封泄漏試驗壓力 |
35～135 MPa |
保壓2分鐘不泄漏 |
|
閥體氣體密封泄漏試驗壓力 |
0.4～0.7MPa |
保壓1分鐘不泄漏 |
|
適用溫度 |
-50℃～200℃ |
根據材質性能 |
|
適用介質 |
液體或氣體 |
-- |
4、用途：
閥門的閥座及閥桿的密封部位，可以加裝該注脂閥。當密封部位因磨損或其他原因產生泄漏時，通過注脂閥注入密封脂，起到密封作用，以便及時采取補救措施。
5、說明：
①表面涂鍍：碳鋼為鍍鋅(Fe/Ep、Zn8～18)或鍍(涂)鎳(Fe/Ep、Cu8Ni8b)
②客戶有其它需要材料(優質碳素結構鋼、合金結構鋼，不銹鋼有馬氏體型、奧氏體型、沉淀硬化型、鐵素型、奧氏體-鐵素型、耐腐蝕合金型、)、材料規格、外型尺寸、長度、安裝聯接螺紋、表面涂鍍等時另商定。
③在客戶沒有規定的情況下產品表面材質標識按我司標準執行。
④訂購時使用壓力應×≥1.2倍試驗壓力，換算方法1psi=6.895kpa（千帕）=0.006895Mpa（兆帕），例訂購5000psi壓力產品=5000×0.006895*1.25≥43Mpa。
6、型號編制說明：
6.1、型號編制： GV 1 - C × 052 AB H 060
6.2、排列順序號： ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 代表該系列產品代號；
②代表產品結構形狀類別（該系列產品中的一種結構形狀，為“1”系列產品）；
③分隔符號“-”類同；
④代表聯接螺紋（1/4"-18NPT）；
⑤代表產品總長度，取整數，不足三位數前面加“0”
⑥代表材料配置簡寫（316）；
⑦代表密封方式（S為軟密封，H為硬密封，在未標示情況下為硬密封）
⑧代表產品液體試驗壓力參數(MPa)， 取整數，不足三位數前面加“0”，（1MPa≈ 145psi）。
